PTN - MCV44A - 4x4 Video/audio matrix switcher

MCV44A

Nieuw product

De MCV44A is een 4x4 video/audio matrix switcher. Met een bandbreedte van 150MHz wordt de kwaliteit ten alle tijde behouden. De matrix ondersteunt crosspoint switching en audio follow/breakaway switching.

Meer details

Stereo RCA
 RS232
Advies verkoopprijs

€ 0,00 excl. btw

De MCV44A is een 4x4 video/audio matrix switcher. Met een bandbreedte van 150MHz wordt de kwaliteit ten alle tijde behouden. De matrix ondersteunt crosspoint switching en audio follow/breakaway switching.

Features:

  • Bandbreedte van 150Mhz
  • Audio follow en audio breakaway
  • Snelle omschakeling in 200 ns
  • Power-failure bescherming, gaat automatisch terug naar laatste stand
  • 10 presets, zelf op te slaan en op te roepen
  • Front panel lockout
  • Aanstuurbaar via frontpanel, IR en RS232.



Specificaties:

Video Input4 composite video (Female RCA); 0.5 ~ 2.0Vp-p;  75Ω
Audio Input4 stereo(female RCA); >10KΩ
Video Output4 composite video (Female RCA); 0.5 ~ 2.0Vp-p;  75Ω
Audio Output4 stereo(female RCA);  50Ω
Video Input CouplingAC coupling only
Video Switching TypeVertical interval
Video TypeNTSC3.58, NTSC4.43, PAL,SECAM
Gain0 dB
Bandwidth150MHz (-3dB), fully load
Crosstalk<-50dB@5MHz
Switching Speed200ns (Max.)
Frequency Response20Hz ~ 20KHz
CMRR>90dB@20Hz~20KHz
Stereo Channel Separation>80dB@1KHz
THD + Noise1%@1KHz, 0.3%@20KHz at nominal level
ControlButtons, IR remote & RS232 (9-pin female D connector), Optional TCP/IP control
Power Supply100VAC ~ 240VAC, 50/60Hz,  25W
Temperature -20 ~ +70℃
Humidity10% ~ 90%

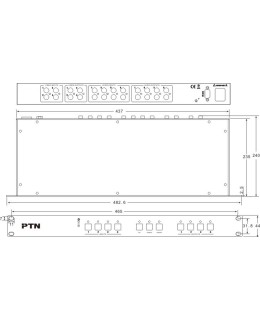

Chassis DimensionW483 x H44 x D235mm (1U high, full rack wide)
Weight2Kg
