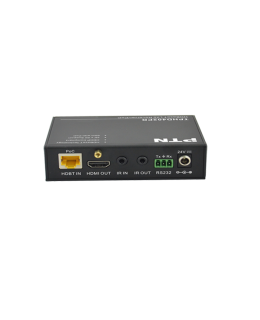

> >PTN - TPHD402PR - 4K HDBaseT PoE receiver

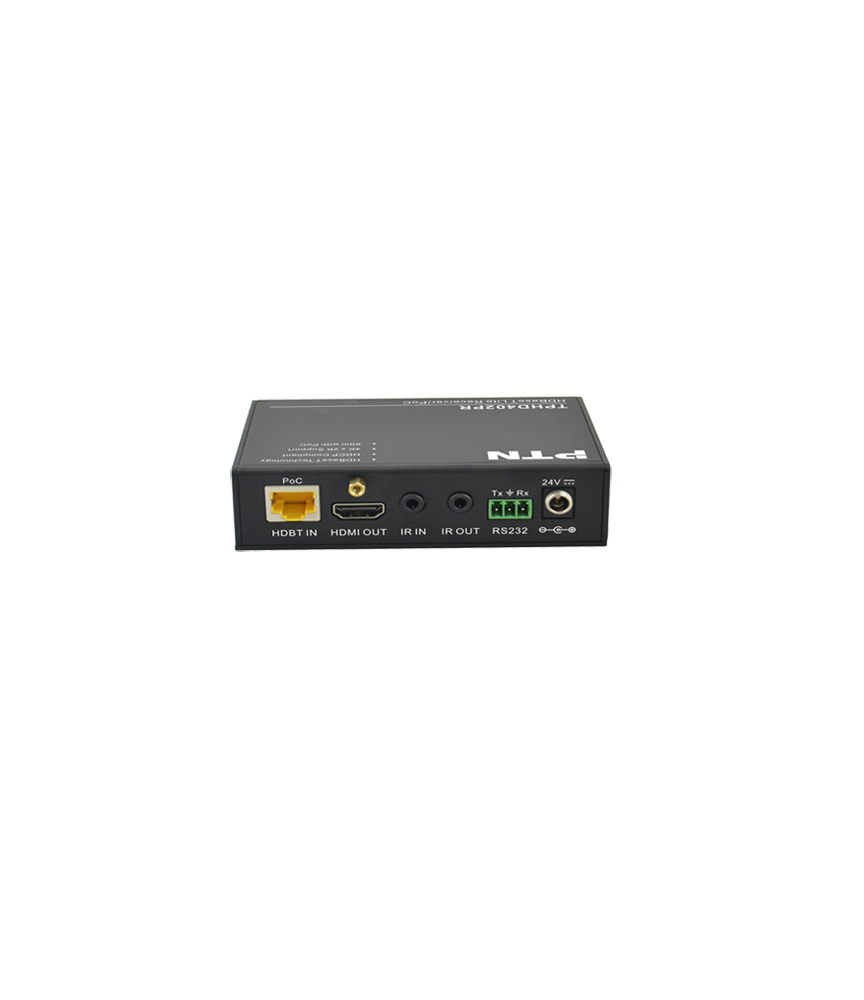

PTN - TPHD402PR - 4K HDBaseT PoE receiver View larger

PTN - TPHD402PR - 4K HDBaseT PoE receiver

TPHD402PR

New product

De PTN Electronics TPHD402PR is een HDBaseT lite twisted pair receiver voor HDMI, IR en RS232 over 70 meter met PoE functie. De TPHD402PR receiver ondersteunt HDMI 1.4 en HDCP. Deze receiver is bedoelt voor gebruik met de PTN MMX serie modulaire matrix en de PTN TPHD405 wallplate.

More details

HDMI
 RS232
 HDCP
 3D
 Maximale resolutie
Advies verkoopprijs

€ 0,00 tax excl.

De PTN Electronics TPHD402PR is een HDBaseT lite twisted pair receiver voor HDMI, IR en RS232 over 70 meter met PoE functie. De TPHD402PR receiver ondersteunt HDMI 1.4 en HDCP. Deze receiver is bedoelt voor gebruik met de PTN MMX serie modulaire matrix en de PTN TPHD405 wallplate.

Features:

  • HDBaseT Lite technology met Valens chipset, signalen worden ongecomprimeerd doorgestuurd
  • Ondersteunt HDMI 1.4, 4K*2K, 3D en 1080p
  • 70 meter transmissie over Cat 6/7 voor HDMI, bi-directionele IR en RS232
  • Ondersteunt alle IR frequenties, 5V en 12V, Crestron en Xantech IR control compatible
  • EDID en CEC pass-through
  • 4k*2K@30Hz
  • 1080p@60Hz
  • HDCP 1.4 compliant
  • HDMI 1.4 compliant
  • LED indicatie voor status
  • Voeding is voorzien van vergrendelbare aansluiting
  • Aluminiumbehuizing met los geleverde montageoren.



Specificaties:

Specifications
Input (TP402PR)1 HDBaseT(RJ-45), 1 IR(3.5mm mini jack)
Output(TP402PR)1 HDMI(HDMI female),1 RS232 ( 3pin captive screw connector)& 1 IR (3.5mm mini jack)
Transmission ModeHDBaseT Lite with PoE
Resolution 1080p@60Hz@48 b/pixels/3D/4Kx2K)
Gain0dB ~ 10dB@100MHz
Transmission DistanceMax distance 60m
Differential Phasic Erro±10° @ 135MHz_100M
Bandwidth10.2Gbps
Return Lost＜-30dB@5KHz
HDMI Standard Support HDMI 1.4 and HDCP
Min. ～Max. Level＜0.3V ~ 1.45Vp-p; 75Ω
Power Source24V DC;  10W
Temperature -20 ~ +60℃
Humidity10% ~ 90%
Chassis DimensionW77 x H30 x D134mm
Weight0.5Kg
Diagram

Data Sheet

Overige
Diagram https://www.digichain.nl/images/diagrams/diagram_tphd402p.png
