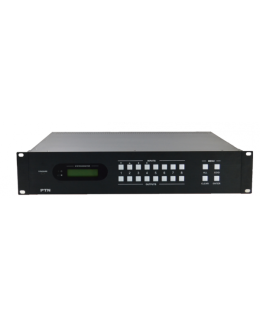

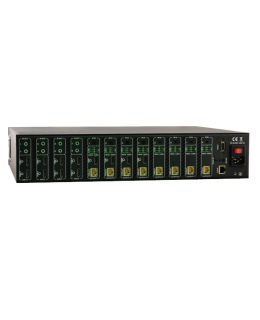

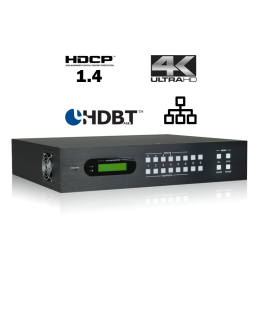

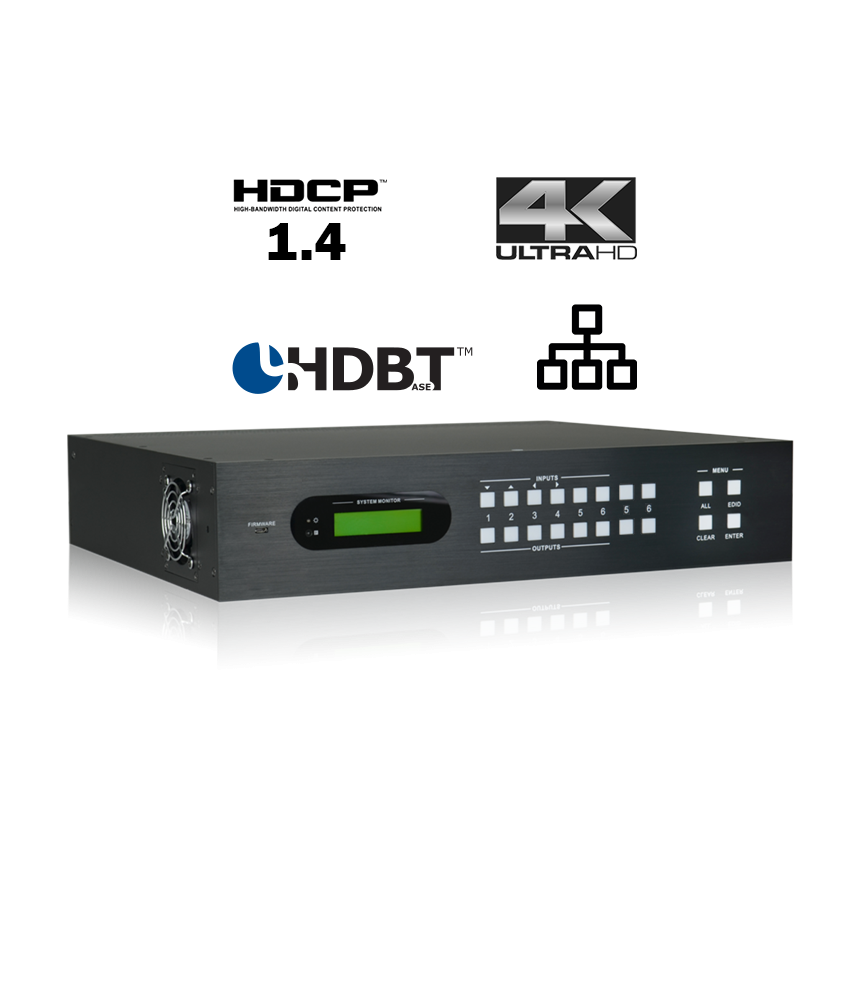

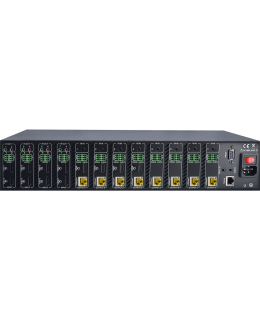

PTN MUH88TP-N 4K HDMI HDBaseT Matrix Switcher

MUH88TP-N

New product

De MUH88TP-N is een 4K HDBaseT 6x6 HDMI matrix switcher met digitale audio de-embedder. Deze ondersteund HDMI 1.4a, 4Kx2K en HD3D. Er zijn 8 HDMI inputs, 4 HDMI outputs en 8x HDBaseT outputs. Dit apparaat ondersteund crosspoint switching, van elke input naar elke output of naar alle outputs. Voorzien van interactieve webinterface



More details

EDID
Advies verkoopprijs

€ 0,00 tax excl.

De MUH88TP-N is een 4K HDBaseT 6x6 HDMI matrix switcher met digitale audio de-embedder. Deze ondersteund HDMI 1.4a, 4Kx2K en HD3D. Er zijn 8 HDMI inputs, 4 HDMI outputs en 8x HDBaseT outputs. Dit apparaat ondersteund crosspoint switching, van elke input naar elke output of naar alle outputs. Voorzien van interactieve webinterface

Features:

  • Snelle schakeling (max 200 Ns)
  • CEC Pass through
  • De-embedded analoge audio beschikbaar
  • 4K*2K@30HZ
  • 1080p@60Hz
  • 4K tot 8 meter met HDMI, tot 35 meter met HDBaseT
  • 1080p tot 70 meter met HDBaseT
  • HDCP 1.4 compliant
  • HDMI 1.4 compliant
  • PoC / HDBaseT
  • Bidirectionele IR & RS232
  • Slimme EDID management
  • LCD display
  • Interactieve webinterface voor volledige bediening

Specificaties:
Input

8 HDMI (Female HDMI), T.M.D.S., 2,9V/3,3V, 100 Ohm
8 IR 3,5mm jack
8 RS232

Output

4 HDMI (Female HDMI), T.M.D.S., 2,9V, 3,3V 100 ohm
8 HDBaseT (female RJ45, PoC)
8 IR (3.5mm Jack)
8 Stereo audio (Captive Screw)
8 RS232

Gain0 dB
Bandwidth10.2 Gbps
Maximale pixel clock225 Mhz
HDBaseT Transmission1080p@60Hz <70 meter, 4Kx2K@30Hz <40 meter
ResolutionTot  4K x 2K @ 30Hz
HDCPOndersteunt HDCP 1.4a, auto en manueel HDCP management
CMRR>90dB@20Hz~20KHz
Frequentie response20 Hz ~ 20KHz
Stereo Audio Distortion0.1% 32ohm/70mW@1Khz, 0,1% 16 ohm/105mW@1KHz
ControlKnoppen, IR remote, RS232 (9 pins sub-D), Optioneel TCP/IP
Power supply100VAC ~ 240VAC, 50/60Hz; 80W (Full Load)
Temperatuur-20 ~ +40C
Humidity10% - 90%
Dimensies437 x 87.8 x 380 mm (B x H x D)
 Gewicht5,3 Kg




Diagram

Data Sheet

General specifications
EDID Management Ja
Overige
Diagram https://www.digichain.nl/images/diagrams/muh88tp_diagram.png
