> >PTN - SC81 - Seamless scalerswitcher [Binnenkort verkrijgbaar]

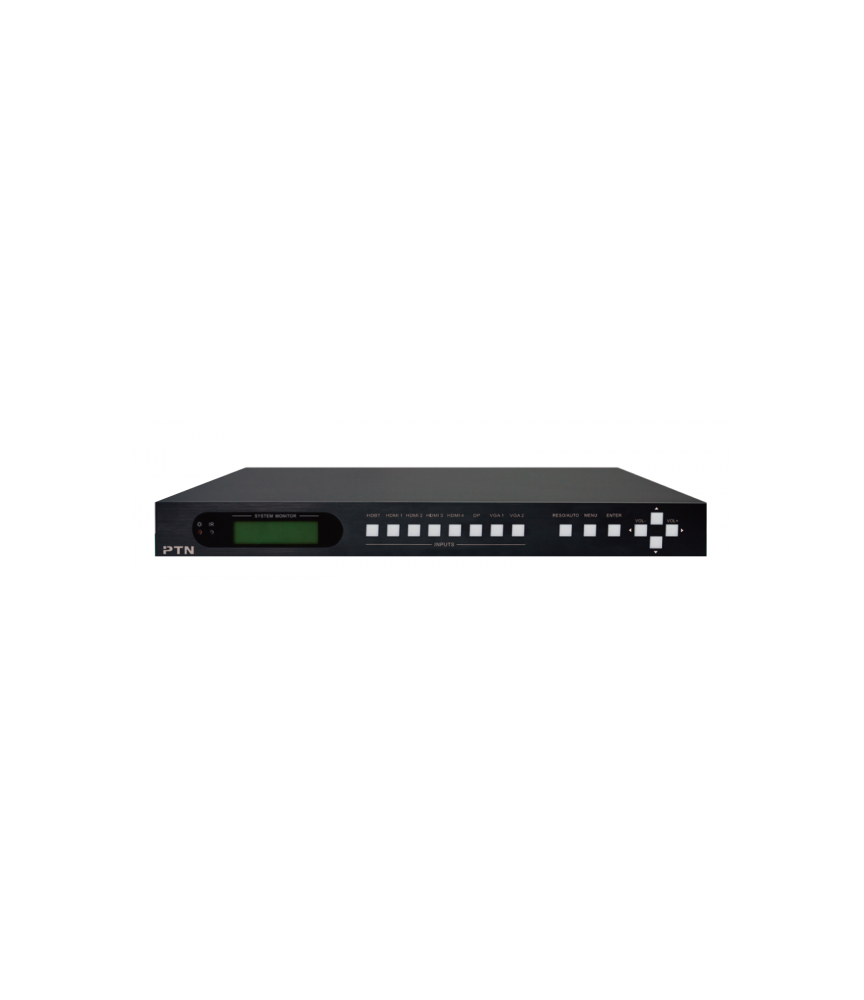

PTN - SC81 - Seamless scalerswitcher [Binnenkort verkrijgbaar] View larger

PTN - SC81 - Seamless scalerswitcher [Binnenkort verkrijgbaar]

SC81

New product

De PTN SC81 is een krachtige 4K seamless scaler switcher met HDBaseT en displayport aansluiting. De SC81 is uit te breiden met een extra HDBaseT uitgang. Met de ingebouwde audioversterker heeft u een kan en klare oplossing voor uw boardroom.

More details

HDMI
 Component
 VGA
 3.5mm Jack
 Stereo RCA
 Terminal block (screw)
 S/PDIF RCA
 Speaker
 RS232
 HDCP
 EDID
 3D
 Upscaling
 Maximale resolutie

De PTN SC81 is een krachtige 4K seamless scaler switcher met HDBaseT en displayport aansluiting. De SC81 is uit te breiden met een extra HDBaseT uitgang. Met de ingebouwde audioversterker heeft u een kan en klare oplossing voor uw boardroom.

Features:

  • 4K Up en downscaling
  • Seamless switching tussen HDMI port 3 en 4
  • 6 analoge audio ingangen
  • Optionele HDBaseT in of uitgang
  • HDBaseT PoE tot 100 meter
  • HDMI audio de-embedder ouput
  • Ingebouwde audio versterker 2x 10 Watt of 2x 50 Watt optioneel
  • Intelligente EDID management met ingebouwde EDID data
  • HDCP 1.4
  • IR, RS232, TCP/IP aansturing


Specificaties:

Video input4x HDMI, 2x VGA, 1x DisplayPort, 1x HDBaseT
Video input signalHDMI,  VGA, Displayport, HDBaseT
Video output1x HDMI, 1x RJ45
Video output signalHDMI, HDBaseT
Audio input2x stereo audio VGA, 4x stereo audio HDMI
Audio output1x stereo audio schroefconnector, 1x digitale audio RCA connector
Resolutie1024x768, 1280x800, 1280x720, 1360x768, 1600x1200, 1920x1080, 1920x1200, 1080p 3D, 3840x2160, 4096x2160
Gain0 dB
BandbreedteHDMI: 10.2 Gbps, VGA: 375Mhz, DP: 10,8 Gbps
Maximale pixel clock225 Mhz
Stereo channel>80dB @ 1KHz
Frequentie response20Hz - 20KHz
CMRR>90dB @ 20Hz tot 20 KHz
HDMI standaardHDCP 1.4, DVI 1.0, HDMI 1.4
AansturingFrontpanel, IR remote, RS232, TCP/IP
Voeding100V AC - 240V AC max 30Watt (incl. voeding TPHD403P
Temperatuur0 - 50C
Omvang483 x 44 x 300 (BxHxD mm)



Diagram

Data Sheet

General specifications
EDID Management Ja
Overige
Diagram https://www.digichain.nl/images/diagrams/diagram_sc81.jpg
