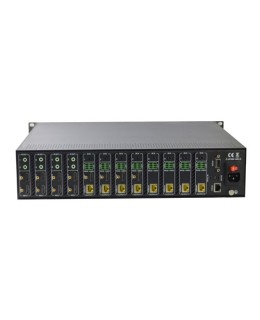

PTN MHD88TP HDMI/DVI Matrix Switcher [Binnenkort leverbaar]

MHD88TP

New product

Binnenkort leverbaar:

De MHD88TP is een HDBaseT 8x8 HDMI matrix switcher met digitale audio de-embedder. Deze ondersteund HDMI 1.4a en HD3D.
Er zijn 8 HDMI inputs, 4 HDMI outputs en 8x RJ45 outputs. Dit apparaat ondersteund crosspoint switching, van elke input naar elke output of naar alle outputs.

More details

HDMI
 3.5mm Jack
 Terminal block (screw)
 HDCP
 EDID
 3D
 Maximale resolutie

Binnenkort leverbaar:

De MHD88TP is een HDBaseT 8x8 HDMI matrix switcher met digitale audio de-embedder. Deze ondersteund HDMI 1.4a en HD3D.
Er zijn 8 HDMI inputs, 4 HDMI outputs en 8x RJ45 outputs. Dit apparaat ondersteund crosspoint switching, van elke input naar elke output of naar alle outputs.

Features:

  • Snelle schakeling
  • CEC Pass through
  • De-embedded analoge audio beschikbaar
  • PoC
  • Bidirectionele IR & RS232
  • Slimme EDID management
  • LCD display

Specificaties:
Input

8 HDMI (Female HDMI), T.M.D.S., 2,9V/3,3V, 100 Ohm
8 IR 3,5mm jack

Output

4 HDMI (Female HDMI), T.M.D.S., 2,9V, 3,3V 100 ohm
8 HDBaseT (female RJ45, PoC)
8 IR (3.5mm Jack)
8 Stereo audio (Captive Screw)

Gain0 dB
Bandwidth6.75 Gbps
Maximale pixel clock225 Mhz
HDBaseT Transmission60 meter met PoC
ResolutionTot 1920 x 1200, HDTV 1080p@60Hz
HDCPOndersteunt HDCP 1.4a, auto en manueel HDCP management
CMRR>90dB@20Hz~20KHz
Frequentie response20 Hz ~ 20KHz
Stereo Audio Distortion0.1% 32ohm/70mW@1Khz, 0,1% 16 ohm/105mW@1KHz
ControlKnoppen, IR remote, RS232 (9 pins sub-D), Optioneel TCP/IP
Power supply100VAC ~ 240VAC, 50/60Hz; 117,8W (Full Load)
Temperatuur-20 ~ +70C
Humidity10% - 90%
Dimensies440 x 87,8 x 390mm (B x H x D)





Diagram

Data Sheet

General specifications
EDID Management Ja
Overige
Diagram http://www.ptn-electronics.com/admin/webedit/UploadFile/2014928143230851.jpg
