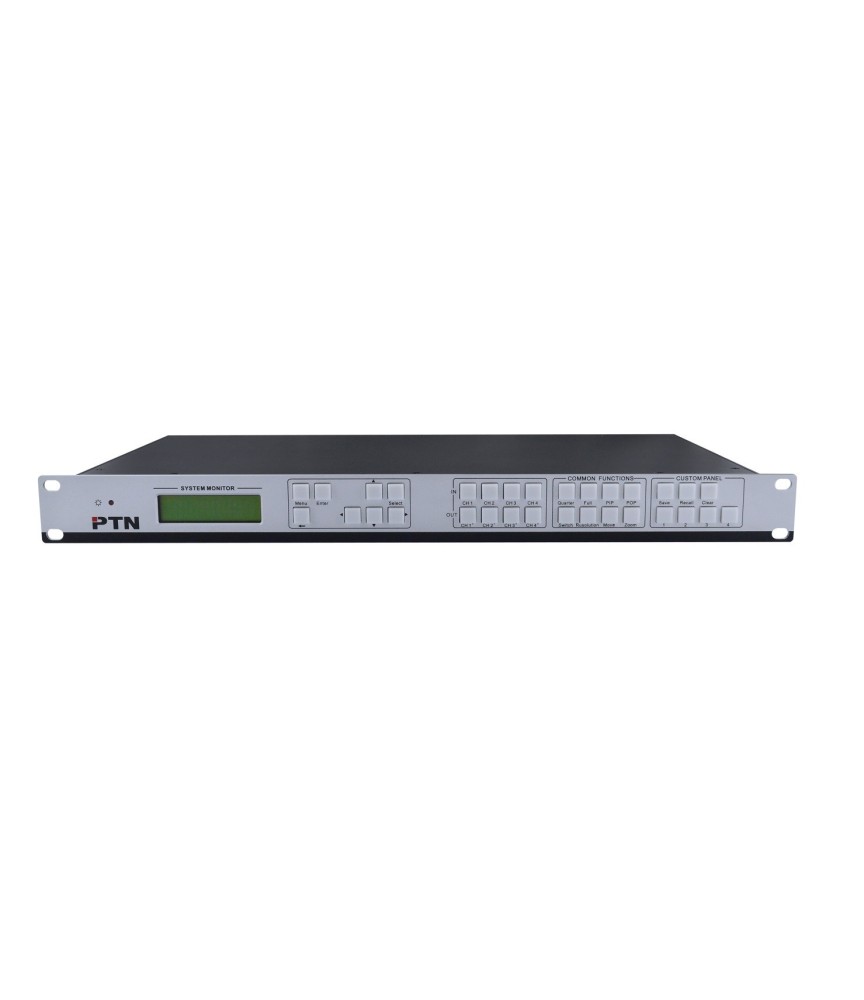

PTN - MV4 - 4x4 Videowall processor

MV4

New product

De PTN Electronics MV4 is een realtime multilayer video processor met 4x DVI inputs en 4x DVI outputs. De PTN MV4 kan worden gebruikt als 2x2 videowall processor of 4x1 multiviewer. De krachtige interne processor maakt het mogelijk snel en naadloos om te schakelen en te scalen.

More details

DVI-D
 RS232
 HDCP
 Picture-in-Picture
 On Screen Display
 Upscaling
 Maximale resolutie
Advies verkoopprijs

€ 0,00 tax excl.

De PTN Electronics MV4 is een realtime multilayer video processor met 4x DVI inputs en 4x DVI outputs. De PTN MV4 kan worden gebruikt als 2x2 videowall processor of 4x1 multiviewer. De krachtige interne processor maakt het mogelijk snel en naadloos om te schakelen en te scalen.

Features:

  • Multi-viewing
  • Video wall processor functie
  • Image overlapping
  • Presets
  • Output scaling
  • Positie en formaat regelbaar
  • Regeling van contrast en brightness
  • HDCP compliant
  • PTN Electronics control software
  • Firmware update via USB
  • Aanstuurbaar via knoppen op voorzijde, RS232 en TCP/IP



Specificaties:


Specifications

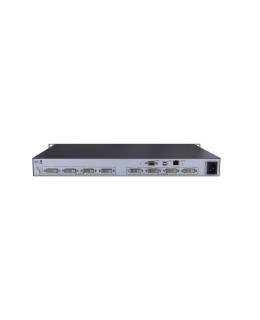

Video Input4 DVI (Female DB24+5); T.M.D.S. 2.9V/3.3V; 50Ω
Video Output4 DVI (Female DB24+5); T.M.D.S. 2.9V/3.3V; 50Ω
Bandwidth340 MHz (10.2 Gbit/s)
Max Time-delay5nS (±1nS)
Crosstalk<-50dB@5MHz
Switching Speed200ns (Max.)
DVI/HDMI StandardDVI1.0/HDMI 1.3, supports EDID and DDC, compliant with HDCP
ControlButtons, USB & RS232 (9-pin female D connector), Optional TCP/IP control
Power Supply100VAC ~ 240VAC, 50/60H;  25W
Temperature -20 ~ +70℃
Humidity10% ~ 90%
Chassis DimensionW483 x H44 x D235mm (1U high, full rack wide)
Weight5.2Kg

Diagram

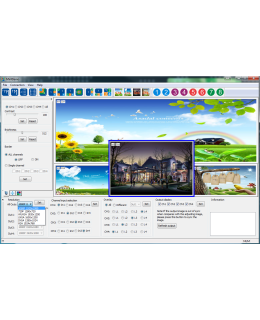

PTN MV4 Control software

Download (0)

Data Sheet

General specifications
On Screen Display (OSD) Ja
Picture-in-Picture Ja
Overige
Diagram https://www.digichain.nl/images/diagrams/PTN%20-%20MV4.jpg
