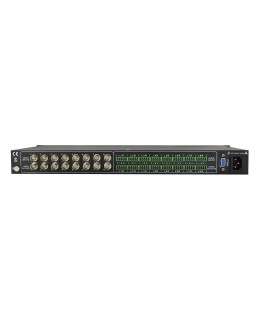

PTN - MCV88A - 8x8 Video/audio matrix switcher

MCV88A

New product

De MCV88A is een 8x8 video/audio matrix switcher. Met een bandbreedte van 150MHz wordt de kwaliteit ten alle tijde behouden. De matrix ondersteunt crosspoint switching en audio follow/breakaway switching.

More details

Stereo RCA
 RS232
Advies verkoopprijs

€ 0,00 tax excl.

De MCV88A is een 8x8 video/audio matrix switcher. Met een bandbreedte van 150MHz wordt de kwaliteit ten alle tijde behouden. De matrix ondersteunt crosspoint switching en audio follow/breakaway switching.

Features:

  • Bandbreedte van 150Mhz
  • Audio follow en audio breakaway
  • BNC aansluitingen
  • Snelle omschakeling in 200 ns
  • Power-failure bescherming, gaat automatisch terug naar laatste stand
  • 10 presets, zelf op te slaan en op te roepen
  • Front panel lockout
  • Aanstuurbaar via frontpanel, IR en RS232.



Specificaties:

Video Input8 composite video (Female BNC); 0.5 ~ 2.0Vp-p;  75Ω
Audio Input8 stereo, balanced/unbalanced(Captive screw connector, 5 pole); >10KΩ
Video Output8 composite video (Female BNC); 0.5 ~ 2.0Vp-p;   75Ω
Audio Output8 stereo, balanced/unbalanced(Captive screw connector, 5 pole);  50Ω
Video Input CouplingAC coupling only
Video Switching TypeVertical interval
Video TypeNTSC3.58, NTSC4.43, PAL,SECAM
Gain0 dB
Bandwidth150MHz (-3dB), fully load
Crosstalk<-50dB@5MHz
Switching Speed200ns (Max.)
Frequency Response20Hz ~ 20KHz
CMRR>90dB@20Hz~20KHz
Stereo Channel Separation>80dB@1KHz
THD + Noise1%@1KHz, 0.3%@20KHz at nominal level
ControlButtons, IR remote & RS232 (9-pin female D connector), Optional TCP/IP control
Power Supply100VAC ~ 240VAC, 50/60Hz,  28W
Temperature -20 ~ +70℃
Humidity10% ~ 90%
Chassis DimensionW483 x H87 x D260mm (2U high, full rack wide)
Weight3.8Kg

Diagram

Data Sheet

Overige
Diagram https://www.digichain.nl/images/diagrams/PTN%20-%20MCV88A.jpg
