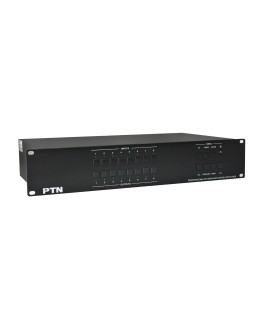

PTN - MVG84A - 8x4 VGA Matrix switcher met audio
New
De PTN MVG84A is een 8x4 VGA matrix switcher met audio ondersteuning. De MVG84A ondersteunt crosspoint switching, audio follow en audio breakaway switching. De MVG84A werkt met een bandbreedte van 350MHz, hierdoor behoudt het signaal de hoogste kwaliteit.
Secure shopping
SSL secured webstore & payment portal
Delivery policy
Free shipping within the Netherlands
3 year swap warranty
Up to 3 years of swap warranty on selected products!
De PTN MVG84A is een 8x4 VGA matrix switcher met audio ondersteuning. De MVG84A ondersteunt crosspoint switching, audio follow en audio breakaway switching. De MVG84A werkt met een bandbreedte van 350MHz, hierdoor behoudt het signaal de hoogste kwaliteit.
Features:
- Bandbreedte van 350 MHz
- Audio follow en audio breakaway
- Zeer snelle schakeling van 200 ns
- Power-failure beveiliging, switcher valt na uitval terug op de laatste stand
- 10 presets, zelf op te slaan en aan te spreken
- Front panel lockout
- Aanstuurbaar via frontpanel, IR en RS232.
Specificaties:
| Video Input | Video Output | ||
| Input | 8 VGA | Output | 4 VGA |
| Input Connector | Female 15 pin HD | Output Connector | Female 15 pin HD |
| Input Coupling | AC coupling only | Switching Type | Vertical interval |
| Input Level | 0.5 ~ 2.0Vp-p | output Level | 0.5 ~ 2.0Vp-p |
| Input Impedence | 75Ω | Output Impedence | 75Ω |
| Video General | |||
| Gain | 0 dB | Bandwidth | 350MHz (-3dB), fully load |
| Video Signal | VGA-UXGA,RGBHV,RGBS, RGsB, RsGsBs, component video, S-video, and composite video . | Video Type | VGA-UXGA,RGBHV,RGBS, RGsB, RsGsBs, component video, S-video, and composite video . |
| Switching Speed | 200ns (Max.) | Crosstalk | <-50dB@5MHz |
| Audio Input | Audio Output | ||
| Input | 8 stereo, balanced/unbalanced | Output | 4 stereo, balanced/unbalanced |
| Input Connector | Captive screw connector, 5 pole | Output Connector | Captive screw connector, 5 pole |
| Input Impedance | >10KΩ | Output Impedance | 50Ω |
| Audio General | |||
| Frequency Response | 20Hz ~ 20KHz | CMRR | >90dB@20Hz~20KHz |
| Stereo Channel Separation | >80dB@1KHz | THD + Noise | 1%@1KHz, 0.3%@20KHz at nominal level |
| Control Parts | |||
| Serial Control Port | RS-232, 9-pin female D connector | Pin Configurations | 2 = TX, 3 = RX, 5 = GND |
| IR Remote | Default IR remote | Front Panel Control | Buttons |
| Options | TCP/IP control by PTNET(PTN's programmable interface) | ||
| General | |||
| Power Supply | 100VAC ~ 240VAC, 50/60Hz | Power Consumption | 25W |
| Temperature | -20 ~ +70℃ | Humidity | 10% ~ 90% |
| Case Dimension | W483 x H87 x D260mm (2U high, full rack wide) |
Product Weight | 3.5Kg |
MVG84A
New
Data sheet
- VGA
- Ja
- 3.5mm Jack
- Ja
- RS232
- Ja
- Diagram
- https://www.digichain.nl/images/diagrams/PTN%20-%20MVG84A.jpg
De PTN MVG84A is een 8x4 VGA matrix switcher met audio ondersteuning. De MVG84A ondersteunt crosspoint switching, audio follow en audio breakaway switching. De MVG84A werkt met een bandbreedte van 350MHz, hierdoor behoudt het signaal de hoogste kwaliteit.
