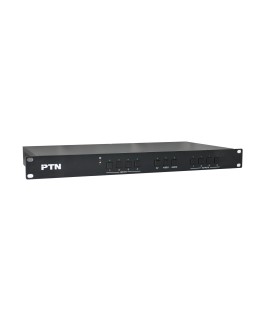

PTN - MVG44A - 4x4 VGA Matrix switcher met audio

MVG44A

New product

De PTN MVG44A is een 4x4 VGA matrix switcher met audio ondersteuning. De MVG44A ondersteunt crosspoint switching, audio follow en audio breakaway switching. De MVG44A werkt met een bandbreedte van 350MHz, hierdoor behoudt het signaal de hoogste kwaliteit.

More details

VGA
 3.5mm Jack
 RS232
Advies verkoopprijs

€ 0,00 tax excl.

De PTN MVG44A is een 4x4 VGA matrix switcher met audio ondersteuning. De MVG44A ondersteunt crosspoint switching, audio follow en audio breakaway switching. De MVG44A werkt met een bandbreedte van 350MHz, hierdoor behoudt het signaal de hoogste kwaliteit.

Features:

  • Bandbreedte van 350 MHz
  • Audio follow en audio breakaway
  • Zeer snelle schakeling van 200 ns
  • Power-failure beveiliging, switcher valt na uitval terug op de laatste stand
  • 10 presets, zelf op te slaan en aan te spreken
  • Front panel lockout
  • Aanstuurbaar via frontpanel, IR en RS232.



Specificaties:

Video Input4 VGA (Female 15 pin HD); 0.5 ~ 2.0Vp-p;   75Ω
Audio Input4 stereo(3.5mm mini jack); >10KΩ
Video Output4 VGA(Female 15 pin HD); 0.5 ~ 2.0Vp-p;    75Ω
Audio Output4 stereo(3.5mm mini jack);  50KΩ
Video Input CouplingAC coupling only
Video Switching TypeVertical interval
Video SignalRGBHV, RGBS, RGsB, RsGsBs, component video, S-video, composite video
Gain0 dB
Bandwidth350MHz (-3dB), fully load
Crosstalk<-50dB@5MHz
Switching Speed200ns (Max.)
Frequency Response20Hz ~ 20KHz
CMRR>90dB@20Hz~20KHz
Stereo Channel Separation>80dB@1KHz
THD + Noise1%@1KHz, 0.3%@20KHz at nominal level
ControlButtons, IR remote & RS232 (9-pin female D connector), Optional TCP/IP control
Power Supply100VAC ~ 240VAC, 50/60Hz,  25W
Temperature -20 ~ +70℃
Humidity10% ~ 90%
Chassis DimensionW483 x H44 x D235mm (1U high, full rack wide)
Weight2.1Kg

Diagram

Data Sheet

Overige
Diagram https://www.digichain.nl/images/diagrams/PTN%20-%20MVG44A.jpg
