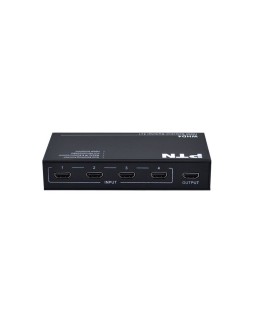

> >PTN - WHD4 - 4 voudige HDMI switcher
PTN - WHD4 - 4 voudige HDMI switcher View larger

PTN - WHD4 - 4 voudige HDMI switcher

WHD4

New product

De PTN WHD4 is een HDMI 1.4a switcher met ondersteuning van 3D en is HDCP compliant. EDID en DDC signalen worden actief gebufferd.

More details

EDID

De PTN WHD4 is een HDMI 1.4a switcher met ondersteuning van 3D en is HDCP compliant. EDID en DDC signalen worden actief gebufferd.

De WHD4 ondersteunt auto-switching en kan dus automatisch schakelen naar een actief wordende bron, ideaal voor vergaderzalen of educatieve ruimtes.

Features:

  • HDMI 1.4a met 3D
  • HDCP compliant
  • Auto switching
  • Ondersteuning tot 1080p, HDTV
  • Ultra switching voor naadloze omschakeling
  • Ingebouwde gain compensatie en sync signal proofread technologie
  • Aanstuurbaar via knoppen, auto-switch, RS232 en IR afstandsbediening



Specificaties:

Video Input4 HDMI (HDMI Female); T.M.D.S. 2.9V/3.3V; 50Ω
Video Output1 HDMI (HDMI Female); T.M.D.S. 2.9V/3.3V; 50Ω
Gain0 dB
Bandwidth6.75 Gbit/s
Resolution RangeUp to 1920 x 1200 or 1080P@60Hz, supports 3D
Switching Speed200ns (Max.)
DVI/HDMI StandardDVI1.0/HDMI 1.4a, supports CEC,EDID and DDC, compliant with HDCP
ControlButtons, IR remote & RS232 (3-pin phoenix connector)
Auto SwitchAuto detect and switch by joint contact
Power Supply5V DC;  10W
Temperature -20 ~ +70℃
Humidity10% ~ 90%
Chassis DimensionW155 x H30 x D80mm
Weight0.3Kg

Diagram

Data Sheet

General specifications
EDID Management Ja
Overige
Diagram https://www.digichain.nl/images/diagrams/PTN%20-%20WHD4.jpg
