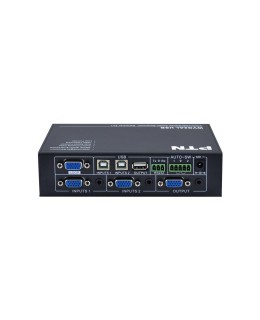

PTN - WVG2AL USB - 2 voudige VGA/audio + USB switcher

WVG2AL USB

New product

De PTN WVG2AL USB switcher kan schakelen tussen twee VGA/audio met USB ingangen. De WVG2AL USB ondersteunt auto-switching en is daardoor ideaal in vergaderruimtes met een interactief whiteboard waar regelmatig laptops worden gebruik naast de vaste PC.

More details

De PTN WVG2AL USB switcher kan schakelen tussen twee VGA/audio met USB ingangen. De WVG2AL USB ondersteunt auto-switching en is daardoor ideaal in vergaderruimtes met een interactief whiteboard waar regelmatig laptops worden gebruik naast de vaste PC.

De PTN WVG2AL USB ondersteunt resoluties tot 3200 x 2400@60MHz en kan worden aangestuurd via RS232. Naast de RS232 kan de switcher ook worden bediend met de knoppen aan de voorzijde.

Features:

  • Hoge bandbreedte van 1 GHz
  • Ondersteunt resoluties tot 3200 x 2400 @ 60Hz
  • USB 2.0 Ondersteuning
  • Auto switch functie
  • Loop output voor VGA input 1
  • Ultra Switching voor naadloze overgang
  • Ingebouwde gain compensatie en sync signaal ProofRead technologie
  • Aanstuurbaar via auto-switch, knoppen en RS232



Specificaties:

Video Input2 VGA (Female 15 pin HD), 0.5 ~ 2.0Vp-p, 75Ω;  2 USB2.0(USB type B female);
Audio Input2 stereo(3.5mm mini jack); >10Ω
Video Output1 VGA& 1 Loop VGA (Female 15 pin HD), 0.5 ~ 2.0Vp-p, 75Ω;  1 USB 2.0 (USB type B female);
Audio Output1 stereo(3.5mm mini jack);  50Ω
Resolution3200x2400@60Hz(-3dB)
0~10MHz is +0.1dB to -0.1dB
0~130MHz is +6dB to -0.8dB
Gain0 dB
Bandwidth1GHz (-3dB) full loading
Return Loss -30dB@5MHz
Crosstalk -50dB@5MHz
Switching Speed200ns (Max.)
Frequency Response20Hz ~ 20KHz
Stereo Channel Separation>80dB@1KHz
CMRR>90dB @20Hz to 20K Hz
Auto SwitchAuto detect and switch
ControlButtons & RS232(3-pin phoenix connector), Joint contact.
Power Supply12V DC,  10W
Max DC compensation1.5V
Temperature -20 ~ +70℃
Humidity10% ~ 90%
Chassis DimensionW160 x H44 x D100mm
Weight0.4Kg

Diagram

Data Sheet

Overige
Diagram https://www.digichain.nl/images/diagrams/PTN%20-%20WVG2AL%20USB.jpg
